Aplicaciones de la máquina amasadora de caucho en el procesamiento de compuestos de cables

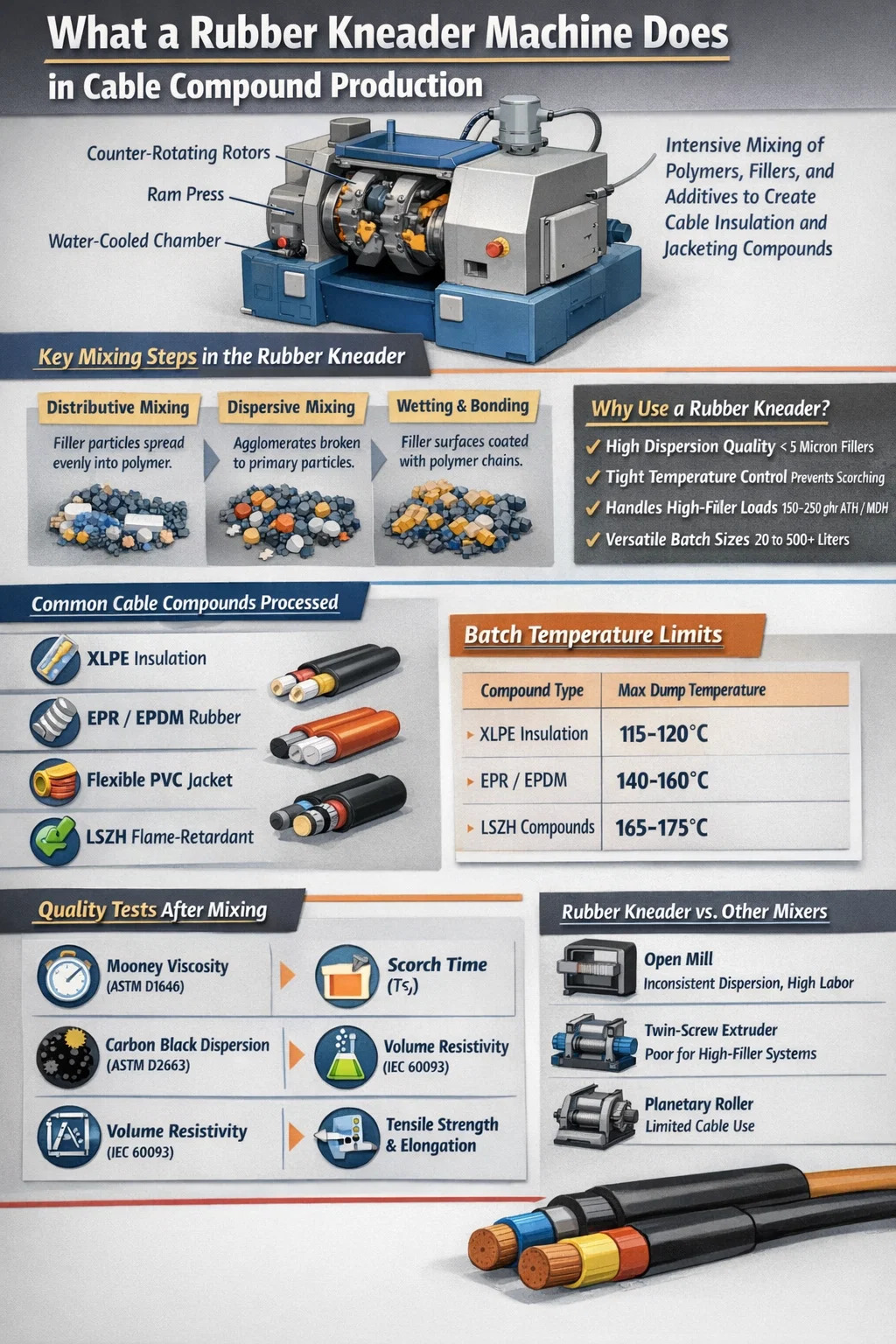

¡Qué Amasadora de goma La máquina realmente funciona en la producción de compuestos de cables

Una máquina amasadora de caucho, también llamada mezcladora interna o amasadora de dispersión, es el equipo de mezcla central que se utiliza para transformar materiales base de caucho o polímeros en bruto en compuestos de cable terminados listos para la extrusión. En la fabricación de cables, el compuesto debe cumplir estrictos requisitos eléctricos, mecánicos y térmicos. La amasadora de caucho logra esto aplicando intensa tensión de corte, compresión y calor para mezclar elastómeros, rellenos, plastificantes, antioxidantes, retardantes de llama y agentes vulcanizantes en una masa uniforme y procesable.

La respuesta directa: Una máquina amasadora de caucho es indispensable en el procesamiento de compuestos de cables porque ninguna otra tecnología de mezclado por lotes ofrece la misma combinación de calidad de dispersión, control térmico y capacidad de rendimiento para sistemas elastoméricos de alta viscosidad. La mezcla en molino abierto no puede igualar el ambiente de mezcla cerrado y controlado. Los mezcladores continuos de doble tornillo carecen de la flexibilidad para la producción de tiradas cortas y de múltiples recetas típica de las instalaciones de compuestos de cables.

Los compuestos de revestimiento y aislamiento de cables suelen contener de 15 a 30 ingredientes individuales. Hacer que cada ingrediente, especialmente negro de humo, sílice y rellenos retardantes de llama, se disperse a un nivel de partículas primarias inferior a 5 micrones determina directamente si el cable terminado pasa las pruebas de rigidez dieléctrica, pruebas de envejecimiento y estándares de propagación de llama como IEC 60332 o UL 1666. La geometría del rotor de la amasadora de caucho crea la energía mecánica necesaria para romper aglomerados y humedecer las superficies de relleno con cadenas de polímeros, una tarea que los enfoques de mezcla más simples simplemente no pueden lograr de manera consistente.

Tipos de compuestos de cable central procesados con una amasadora de caucho

Los fabricantes de cables trabajan con una amplia gama de familias de compuestos elastoméricos y elastómeros termoplásticos. Cada uno plantea diferentes exigencias al equipo de mezcla, y la amasadora de goma se encarga de todas ellas de forma rutinaria.

Compuestos aislantes a base de XLPE y PE

Los compuestos de polietileno reticulable (XLPE) para cables de alimentación de media y alta tensión requieren entornos de mezcla extremadamente limpios y una gestión precisa de la temperatura. Los agentes reticulantes de peróxido comienzan a descomponerse por encima de los 120 °C, por lo que la amasadora de caucho debe mantener las temperaturas del lote por debajo de este umbral durante la incorporación. Los sistemas amasadores modernos refrigerados por agua logran temperaturas de la superficie del rotor estables dentro de ±3°C, evitando quemaduras prematuras y al mismo tiempo logrando una dispersión completa del relleno en lotes que varían de 50 a 500 litros.

Compuestos aislantes de EPR y EPDM

Los compuestos de caucho de etileno-propileno (EPR) y monómero de etileno-propileno-dieno (EPDM) se utilizan ampliamente para cables de media tensión (1 kV a 35 kV) y cables de minería debido a sus excelentes propiedades eléctricas y resistencia al ozono. Estos compuestos suelen contener de 60 a 100 partes por cien de caucho (phr) de arcilla calcinada o sílice tratada, lo que exige altas velocidades de punta del rotor (a menudo de 40 a 60 rpm) y ciclos de mezcla extendidos de 8 a 14 minutos por lote. Una amasadora de caucho con un factor de llenado de 0,65 a 0,75 optimiza el trabajo de corte en estos sistemas rígidos con alto contenido de relleno.

Compuesto de PVC para cubiertas de cables flexibles

Aunque el PVC es un termoplástico, los compuestos de cubierta de cable de PVC flexible que contienen de 40 a 80 phr de plastificante (normalmente DINP o DIDP) se comportan reológicamente como caucho durante el mezclado y se benefician enormemente del procesamiento interno del mezclador. La amasadora de caucho gelifica la resina de PVC con plastificante de manera rápida y uniforme, absorbiendo estabilizadores, rellenos y pigmentos en una sola pasada. Esto produce un compuesto homogéneo con una dureza Shore A constante (normalmente de 60 a 80), lo cual es fundamental para cables que deben pasar pruebas de curvatura en frío a -15 °C o menos.

Compuestos de caucho de silicona para cables de alta temperatura

Los cables de caucho de silicona clasificados para funcionamiento continuo entre 150 °C y 200 °C sirven para aplicaciones de calefacción industrial, aeroespacial y automotriz. La goma de polidimetilsiloxano compuesta con sílice pirógena (normalmente de 25 a 45 phr) y agentes de acoplamiento de silano exige la acción de mezclado suave pero minuciosa de una amasadora de caucho. Mezclar demasiado la silicona rompe las cadenas de polímeros y reduce la viscosidad del compuesto de manera irreversible, por lo que las máquinas amasadoras utilizadas para la silicona están programadas con tiempos de ciclo estrictamente controlados y velocidades de rotor más bajas, de 15 a 30 rpm.

Compuestos retardantes de llama (FR) y sin halógenos (LSZH) de bajo nivel de humo

Los compuestos para cables LSZH, obligatorios en instalaciones ferroviarias, metropolitanas, navales y de edificios públicos según normas como EN 50399 e IEC 60332-3, contienen de 150 a 250 phr de retardantes de llama minerales como el trihidrato de aluminio (ATH) o el hidróxido de magnesio (MDH). Estas cargas de relleno ultraaltas superan los límites de cualquier equipo de mezcla. La amasadora de caucho es efectivamente el único mezclador por lotes capaz de incorporar estos niveles de relleno en una matriz de elastómero de EVA, EBA o poliolefina mientras mantiene una reología compuesta aceptable. Los diseños de rotor con geometría tangencial o entrelazada se seleccionan específicamente para esta aplicación, con tiempos de ciclo de 10 a 18 minutos y temperaturas de lote cuidadosamente mantenidas por debajo de 170 °C para evitar la deshidratación del ATH.

Cómo maneja la máquina amasadora de caucho las formulaciones de cables con alto contenido de relleno

El mayor desafío técnico en el procesamiento de compuestos de cables es incorporar grandes volúmenes de relleno sólido (negro de humo para capas semiconductoras, ATH/MDH para retardante de llama, arcilla para aislamiento de EPR) sin crear aglomerados mal dispersos ni degradar la matriz polimérica. La amasadora de goma aborda esto mediante tres mecanismos secuenciales:

1. Mezcla distributiva: Los rotores contrarrotativos dividen y recombinan el material del lote repetidamente, esparciendo partículas de relleno por todo el volumen del polímero. Esto sucede principalmente en los primeros 2 a 4 minutos del ciclo de mezclado cuando el relleno todavía está aglomerado.
2. Mezcla dispersiva: A medida que aumenta la velocidad del rotor o la presión del ariete hace caer el material en el espacio del rotor, las tensiones de corte que exceden la fuerza cohesiva de los aglomerados de relleno los rompen. Esta es la fase crítica para lograr una dispersión de grado dieléctrico en compuestos aislantes.
3. Humectación y química de superficies: La mezcla continua impulsa las cadenas de polímeros sobre las superficies de relleno recién expuestas, estabilizando la dispersión y evitando la reaglomeración durante el procesamiento posterior. Los agentes de acoplamiento agregados durante la mezcla unen químicamente el relleno al polímero, mejorando permanentemente el rendimiento mecánico y eléctrico del compuesto.

Para un compuesto LSZH típico que contiene 200 phr de MDH en una matriz EBA, la amasadora de caucho debe entregar una energía de mezcla específica de 0,10 a 0,18 kWh/kg para lograr la dispersión objetivo. Los sistemas de control de amasadoras modernos rastrean la entrada de energía en tiempo real y la utilizan como criterio principal, mucho más confiable que el tiempo solo.

Control de temperatura en operaciones de amasadoras de caucho para compuestos de cables

La temperatura es el parámetro que con mayor frecuencia causa fallas en los compuestos de cables. Demasiado bajo y los rellenos no se dispersan; demasiado alto, el chamuscado, la degradación del polímero o la deshidratación del relleno destruirán el lote. El sistema de gestión de temperatura de la amasadora de goma debe manejar tanto el calor generado por el trabajo mecánico como el calor que debe eliminarse para proteger los ingredientes sensibles.

Las modernas máquinas amasadoras de caucho logran estos estrechos márgenes de temperatura mediante el control de temperatura multizona: las paredes de la cámara de mezcla, los ejes del rotor y el ariete se controlan de temperatura de forma independiente mediante agua o aceite en circulación. Los termopares infrarrojos o de contacto colocados en múltiples puntos de la cámara brindan al PLC datos en tiempo real para ajustar el caudal de enfriamiento o la velocidad del rotor automáticamente.

Selección de la geometría del rotor para la mezcla de compuestos de cables

El rotor es el corazón de cualquier máquina amasadora de caucho y la elección de la geometría del rotor afecta profundamente la calidad del compuesto en aplicaciones de cables. Se utilizan tres familias de rotores principales:

Rotores tangenciales (no entrelazados)

Los rotores tangenciales giran en direcciones opuestas sin que las alas del rotor atraviesen los volúmenes barridos entre sí. Esta configuración proporciona un mayor volumen libre (factores de llenado de hasta 0,80) y maneja compuestos muy rígidos con alto contenido de relleno sin picos de torsión excesivos. Para compuestos LSZH con carga mineral de 200 phr, generalmente se prefieren rotores tangenciales. Los diseños tangenciales clásicos de 2 y 4 alas siguen siendo estándar en las plantas de cables de todo el mundo, con geometrías de 4 alas que ofrecen una incorporación más rápida de rellenos en polvo.

Rotores entrelazados

Los rotores entrelazados pasan a través de la zona del otro, creando una separación entre rotores mucho más estrecha y generando mayores tensiones de corte. Esto los hace excelentes para tareas de mezcla dispersiva: descomponer aglomerados de negro de carbón en compuestos de cables semiconductores, por ejemplo, donde lograr una superficie lisa y sin espacios en la capa extruida es esencial para el rendimiento del cable de alto voltaje. Los rotores entrelazados también tienden a funcionar más fríos porque intercambian material entre rotores de manera más eficiente, lo que mejora la transferencia de calor. Sin embargo, son menos adecuados para formulaciones de LSZH con contenido de relleno ultra alto debido a limitaciones de torque.

PES (Polietileno Silicona) y Perfiles de Rotor Especializados

Para el procesamiento de compuestos de cables de silicona, perfiles de rotor especializados de bajo cizallamiento con espacios libres más grandes evitan la degradación mecánica destructiva de la goma de silicona. Algunos fabricantes ofrecen sistemas de rotor modular que permiten reconfigurar una sola amasadora de caucho entre tipos de rotor a medida que cambia la mezcla de productos, una ventaja operativa significativa en las plantas de cables que producen múltiples familias de compuestos en el mismo equipo.

Diseño del ciclo de mezcla y parámetros del proceso para compuestos de cables

El ciclo de mezclado de un compuesto para cables en una amasadora de caucho no es una simple operación de "agregar todo y mezclar". La secuencia y el momento de la adición de ingredientes determinan directamente la calidad de la dispersión y la seguridad contra quemaduras. Un ciclo bien diseñado para un compuesto aislante EPR de media tensión suele seguir esta estructura:

1. Etapa 1 – Masticación del polímero (0–2 min): Se cargan balas de EPR o EPDM y se baja el ariete. Los rotores funcionan a 30-40 rpm para ablandar y descomponer el polímero, reduciendo la viscosidad inicial y preparando la matriz para aceptar rellenos. La temperatura del lote suele alcanzar entre 80 y 100 °C.
2. Etapa 2 – Incorporación del relleno (2–7 min): La arcilla calcinada, la sílice y el negro de humo (para grados semiconductores) se agregan de forma incremental o todos a la vez, según el volumen de relleno. La presión del ariete se aumenta a 3-5 bar para forzar la entrada del relleno en el polímero ablandado. La velocidad del rotor puede aumentar a 50-60 rpm durante esta fase. La temperatura aumenta a 120-140°C debido a la fricción.
3. Etapa 3: adición de aceite y plastificante (7 a 9 min): Los aceites parafínicos o nafténicos y los plastificantes se inyectan mediante sistemas de dosificación de líquidos. Esto reduce la viscosidad del compuesto y distribuye los aditivos por toda la matriz de relleno-polímero.
4. Etapa 4 – Barrido de enfriamiento (9 a 11 min): Se reduce la velocidad del rotor, se maximiza el flujo de agua de refrigeración y la temperatura del lote se lleva por debajo de 110 °C antes de añadir los curativos.
5. Etapa 5: adición curativa y homogeneización final (11 a 14 min): Se añaden y mezclan sistemas de curado con azufre o peróxido, aceleradores y antioxidantes. El punto final se determina mediante el aporte de energía específico que alcanza el valor objetivo, normalmente entre 0,12 y 0,16 kWh/kg para este tipo de compuesto. Luego, el lote se vierte al molino de descarga o al transportador que se encuentra debajo.

Este enfoque por etapas evita quemaduras, garantiza una distribución uniforme de cada ingrediente y produce un compuesto con una viscosidad Mooney (ML 1 4 a 100 °C) consistentemente dentro de ±3 unidades Mooney de especificación, un nivel de consistencia entre lotes que la mezcla en molino abierto no puede lograr.

Parámetros de control de calidad medidos después del procesamiento de la amasadora de caucho

Cada lote que sale de la amasadora de caucho debe ser validado antes de pasar a la extrusión. El control de calidad de los compuestos de cables implica pruebas tanto reológicas como eléctricas.

• Viscosidad Mooney (ASTM D1646): Mide el comportamiento del flujo compuesto. La viscosidad fuera de especificación provoca inestabilidad dimensional de extrusión. Ventana de especificación típica: ±5 unidades Mooney alrededor del valor objetivo.
• Tiempo de quemado (Ts2, ASTM D2084): Confirma que no se produjo vulcanización prematura durante el mezclado con la amasadora. Para los compuestos EPR, Ts2 normalmente debe exceder los 8 minutos a 135 °C para permitir un procesamiento de extrusión seguro.
• Resistividad de volumen (IEC 60093): Para compuestos aislantes, la resistividad del volumen debe exceder los 10¹³ Ω·cm a temperatura ambiente. Para compuestos semiconductores, debe estar dentro del rango de 1 a 500 Ω·cm. La calidad de dispersión de la amasadora es la variable dominante que controla este valor.
• Dispersión de negro de carbón (ASTM D2663): La microscopía óptica o la microscopía electrónica de barrido de muestras microtomizadas clasifican la dispersión en una escala de 1 a 5. Generalmente se requiere grado 4 o mejor (menos del 5 % de aglomerados no dispersos por encima de 10 μm) para el aislamiento de cables de media tensión.
• Densidad y contenido de relleno: Confirma que el relleno se incorporó completamente durante el mezclado con la amasadora. Una desviación significativa de la densidad respecto de las especificaciones indica un mezclado incompleto o un error en la carga de ingredientes.
• Resistencia a la tracción y alargamiento a la rotura (IEC 60811-1): Medido en placas de prueba curadas. Los valores de tracción insuficientes indican una mala interacción polímero-carga resultante de una dispersión inadecuada de la amasadora.

Capacidad de la máquina amasadora de caucho y selección de escala para plantas de cables

Las máquinas amasadoras de caucho para el procesamiento de compuestos de cables están disponibles en una amplia gama de capacidades, desde unidades de laboratorio de 0,5 litros hasta máquinas de producción de 650 litros o más. Seleccionar el tamaño de máquina correcto requiere equilibrar el tamaño del lote, el tiempo del ciclo, la tasa de consumo de la línea de extrusión posterior y la estrategia de gestión de inventario.

Una planta de cables que utiliza dos extrusoras de 90 mm para cables EPR de media tensión con una producción combinada de 600 kg/hora requerirá aproximadamente 10 lotes por hora de una amasadora de 75 litros que produzca lotes de 60 kg por ciclo de 6 minutos, o 3 lotes por hora de una amasadora de 200 litros que produzca lotes de 130 kg por ciclo de 10 minutos. La amasadora más grande suele ganar en eficiencia energética por kilogramo mezclado, pero la unidad más pequeña ofrece un cambio de receta más rápido para plantas con una gran variedad de productos.

Automatización y control de procesos en sistemas modernos de amasadoras de caucho.

La máquina amasadora de caucho actual está muy alejada de las mezcladoras por lotes controladas manualmente de hace dos décadas. Las líneas de amasadoras totalmente automatizadas para la producción de compuestos de cables integran varias capas de control y gestión de datos que mejoran directamente la consistencia del compuesto y reducen el desperdicio.

Sistemas gravimétricos de dosificación de ingredientes

Las tolvas de pesaje automatizadas y las bombas dosificadoras de líquidos alimentan la amasadora de goma con cada ingrediente dentro de un margen de ±0,1 % del peso objetivo. Esto elimina la mayor fuente de variación entre lotes en las operaciones de mezclado manual. Para compuestos de cables donde la carga de negro de humo debe mantenerse en ±0,5 phr para mantener una resistividad de volumen constante en la capa semiconductora, esta precisión no es opcional: es esencial.

Control de punto final de mezcla basado en energía

En lugar de procesar cada lote durante un tiempo fijo, los sistemas de control de amasadoras modernos calculan la energía específica acumulada (kWh/kg) en tiempo real y descargan el lote cuando se alcanza la energía objetivo, independientemente de si eso demora 10 minutos o 14 minutos en un día determinado. Este enfoque compensa automáticamente la temperatura ambiente, las variaciones de viscosidad de la materia prima y el desgaste del rotor, brindando una dispersión más consistente que el control basado únicamente en el tiempo. Los estudios en entornos industriales han demostrado que el control del punto final de energía reduce la dispersión de la viscosidad Mooney entre un 30% y un 50% en comparación con los ciclos de mezcla de tiempo fijo.

Gestión y trazabilidad de recetas

Los sistemas SCADA o MES integrados almacenan cientos de recetas compuestas y registran todos los parámetros del proceso (perfiles de temperatura, velocidad del rotor, entrada de energía, temperatura de descarga, peso del lote) para cada lote producido. Esta trazabilidad de lotes es obligatoria para los fabricantes de cables que suministran cables de alimentación de uso público, donde los laboratorios de pruebas requieren documentación completa del proceso junto con informes de pruebas de cables terminados.

Integración de extracción de polvo y humos

El negro de carbón, el MDH, el ATH y el polvo de sílice presentan riesgos graves para la salud ocupacional y de explosión. Las instalaciones de amasadoras de caucho para el procesamiento de compuestos de cables integran extracción por vacío en la parte superior del ariete, recolección de polvo a nivel de tolva y sistemas de ventilación de la cámara para mantener la calidad del aire en el lugar de trabajo dentro de los límites de exposición permitidos. Esta es un área donde la naturaleza cerrada de la amasadora ya proporciona una ventaja sobre el mezclado en molino abierto desde una perspectiva de contención de polvo.

Problemas de procesamiento comunes en la mezcla de amasadoras compuestas de cables y cómo resolverlos

Incluso con equipos bien mantenidos y controles automatizados, el procesamiento de compuestos de cables con amasadoras de caucho encuentra problemas recurrentes. Comprender las causas fundamentales permite a los ingenieros de procesos abordarlas sistemáticamente.

Quemar durante la mezcla

La vulcanización prematura dentro de la amasadora es el defecto de mezcla más costoso: se debe desechar un lote completo de compuesto y limpiar la cámara, con lo que se pierde material y tiempo de producción. El chamuscado suele ser el resultado de una adición retardada del curativo (los curativos se agregan mientras el compuesto está demasiado caliente), una falla del sistema de enfriamiento o una velocidad excesiva del rotor durante la etapa de incorporación del curativo. Prevención: hacer cumplir un control estricto de la temperatura en la puerta (temperatura de descarga del masterbatch por debajo de 100 °C antes de la adición del curativo), verificar la temperatura del agua de refrigeración y el caudal al inicio del turno y auditar la calibración del sensor de temperatura de la amasadora de caucho trimestralmente.

Mala dispersión del negro de humo en compuestos semiconductores

Las capas de cables semiconductores deben tener negro de humo liso y bien disperso para evitar la concentración de tensión eléctrica en la pantalla del conductor o en la interfaz de la pantalla de aislamiento, lo que provoca fallas prematuras del cable bajo alto voltaje. Una mala dispersión en la amasadora se debe a un aporte de energía insuficiente, un factor de llenado incorrecto o el uso de un grado de negro de humo con una estructura excesivamente alta (alta absorción de DBP). Las soluciones incluyen aumentar el aporte de energía específica, verificar que el factor de llenado esté entre 0,65 y 0,75 y evaluar un grado de negro de humo de estructura más baja si la dispersión sigue siendo inadecuada.

Viscosidad del lote inconsistente

La variación de la viscosidad Mooney de un lote a otro por encima de ±5 unidades provoca inestabilidad en la extrusión: variación dimensional en el aislamiento del cable, defectos en la superficie de piel de tiburón o cambios de presión en el troquel. Las causas fundamentales incluyen la variación de la viscosidad de la materia prima (los números Mooney del caucho natural y del EPDM varían entre los lotes de pacas), la absorción incompleta del aceite o el desgaste del rotor que aumenta la holgura efectiva con el tiempo. Abordarlo ajustando los límites de inspección de entrada de materia prima, verificando la calibración de la bomba dosificadora de aceite y programando la medición del desgaste del rotor de la amasadora de caucho cada 3000 horas de funcionamiento.

Aglomerados de relleno que sobreviven a la mezcla en compuestos LSZH

Con una carga mineral de 200 phr, las partículas de ATH o MDH pueden formar aglomerados cohesivos que resisten la dispersión, particularmente si la carga ha absorbido humedad. El secado previo de ATH o MDH a 80 °C durante 4 a 8 horas antes de cargar la amasadora reduce la formación de aglomerados y puede mejorar la resistividad del volumen del compuesto LSZH terminado en un orden de magnitud. Alternativamente, aumentar la presión del ariete durante la incorporación del relleno (de 3 bar a 5-6 bar) aumenta la tensión cortante de compresión sobre los aglomerados y acelera la dispersión.

Eficiencia energética y consideraciones ambientales en operaciones de amasadoras de caucho

Las máquinas amasadoras de caucho son equipos que consumen mucha energía. Una amasadora de 250 litros con un motor de accionamiento principal de 500 kW puede consumir entre 0,12 y 0,20 kWh de energía eléctrica por kilogramo de compuesto producido, dependiendo de la viscosidad del compuesto y el tiempo del ciclo. Para una instalación compuesta de cables que produce 5.000 toneladas por año, esto se traduce en entre 600.000 y 1.000.000 de kWh al año, un costo de electricidad y una huella de carbono importantes.

Varias estrategias reducen el consumo de energía de la amasadora sin comprometer la calidad del compuesto:

• Motores de accionamiento de velocidad variable (VSD): Reemplace los accionamientos principales de velocidad fija con sistemas VSD que permitan que la velocidad del rotor siga la curva del proceso con precisión. Las modificaciones de VSD suelen reducir el consumo eléctrico de la amasadora entre un 15 y un 25 %.
• Factor de llenado optimizado: Funcionar por debajo de un factor de llenado de 0,60 desperdicia energía porque el material se desliza alrededor de los rotores sin generar un corte productivo. La optimización del peso del lote en el rango de 0,70 a 0,75 reduce la energía por kilogramo mezclado entre un 10 y un 15 %.
• Recuperación de calor del agua de refrigeración: El agua de refrigeración que sale de la cámara de la amasadora a 40-60 °C transporta una importante energía térmica que puede recuperarse mediante intercambiadores de calor para precalentar las áreas de almacenamiento de ingredientes o proporcionar calefacción en los meses de invierno.
• Eliminación del remolido innecesario de masterbatch: Algunos procesos de compuestos de cables incluyen un paso separado de remolido en molino abierto después de la amasadora. Diseñar ciclos de mezcla para eliminar este paso (al lograr la dispersión objetivo solo en la amasadora) elimina tanto el consumo de energía como el costo de mano de obra.

Desde el punto de vista de las emisiones, los compuestos para cables que contienen retardantes de llama halógenos liberan vapores durante el mezclado a alta temperatura. El procesamiento de compuestos LSZH no presenta este problema, y ​​el crecimiento de los cables LSZH en proyectos de infraestructura en todo el mundo está reduciendo gradualmente los volúmenes de compuestos halogenados procesados ​​mediante equipos amasadores de caucho en todo el mundo.

Requisitos de mantenimiento para máquinas amasadoras de caucho en servicio de compuestos de cables

El procesamiento de compuestos de cables es particularmente exigente para los componentes mecánicos de las amasadoras de caucho debido a la naturaleza abrasiva de los rellenos minerales, las altas presiones de llenado requeridas y los programas de operación continuos típicos de la fabricación de cables. Un programa de mantenimiento estructurado es esencial para evitar tiempos de inactividad no planificados.

• Medición de la holgura de la punta del rotor: Cada 1000 a 1500 horas de funcionamiento, o cada vez que la calidad de la dispersión comience a disminuir, mida la holgura entre las puntas del rotor y la pared de la cámara. La holgura nueva típica es de 1 a 3 mm; La holgura superior a 6–8 mm indica desgaste del rotor que requiere reconstrucción o reemplazo. Los rotores desgastados reducen la intensidad del corte y degradan la calidad de la dispersión de manera predecible.
• Inspección del sello del ariete: Los sellos del ariete evitan que el compuesto escape de la cámara de mezcla bajo presión del ariete. La falla del sello causa contaminación compuesta del sistema hidráulico y posibles riesgos de seguridad. Inspeccionar los sellos cada 500 horas; reemplácelo según un cronograma cada 2000 a 3000 horas, independientemente de la condición aparente.
• Limpieza del circuito de refrigeración: Las incrustaciones minerales y las incrustaciones biológicas en los circuitos de agua de refrigeración reducen la eficiencia de la transferencia de calor, lo que hace que las temperaturas de los lotes aumenten. Lave y desincruste los circuitos de refrigeración cada 6 meses y trate el agua de refrigeración con biocida e inhibidor de incrustaciones de forma continua.
• Sello de la puerta de descarga y mecanismo de bloqueo: La puerta abatible en el fondo de la cámara de mezcla debe sellar completamente durante la mezcla para mantener la presión del ariete y evitar fugas de compuesto. Inspeccione los pasadores de bloqueo y los sellos cada 200 horas en servicio LSZH con alto contenido de relleno.
• Análisis de aceite de caja de cambios: Enviar muestras de aceite lubricante de cajas de cambios para análisis de laboratorio cada 1.000 horas. Los recuentos elevados de partículas de hierro o cobre indican desgaste de cojinetes o engranajes y permiten una intervención antes de una falla catastrófica en la caja de cambios, lo que puede dejar fuera de servicio una amasadora grande durante 4 a 8 semanas mientras se adquieren las piezas.

Las plantas de compuestos de cables suelen presupuestar anualmente entre el 3% y el 5% del precio de compra de la amasadora de caucho para el mantenimiento planificado. , y la mayor parte de este costo es atribuible a la renovación del rotor (superficies de desgaste recubiertas con carburo de tungsteno o revestimientos similares) y al reemplazo de sellos.

Comparación de la amasadora de caucho con tecnologías de mezcla alternativas para compuestos de cables

Los fabricantes de compuestos de cables evalúan ocasionalmente alternativas a la máquina amasadora de caucho. Comprender dónde tienen éxito las alternativas y dónde fallan aclara por qué la amasadora sigue siendo dominante en esta aplicación.

La conclusión práctica de esta comparación: en la fabricación de compuestos para cables, la amasadora de caucho se combina con láminas de laminado abierto posteriores para el 80-90% de los escenarios de producción. La amasadora proporciona una dispersión superior; el molino abierto proporciona la forma de lámina requerida por los sistemas de alimentación de la extrusora. Se trata de tecnologías complementarias, no competitivas.

Tendencias que dan forma al uso de amasadoras de caucho en el procesamiento de compuestos de cables

Varias tendencias a nivel industrial están influyendo en la forma en que los fabricantes de cables especifican, operan y optimizan los equipos amasadores de caucho hoy y en el futuro cercano.

Crecimiento de la demanda de cables LSZH

Las normativas de edificación y construcción en Europa, Oriente Medio y Asia-Pacífico exigen progresivamente cables LSZH en infraestructuras públicas. El mercado mundial de cables LSZH se está expandiendo a un ritmo del 7% al 10% anual en algunas regiones. Para los fabricantes de amasadoras de caucho, esto significa una creciente demanda de máquinas de alto torque capaces de procesar compuestos de relleno mineral de 200 phr, una aplicación técnicamente exigente que favorece los equipos premium diseñados específicamente frente a alternativas de bajo costo.

Compuestos de cables para vehículos eléctricos

Los cables de carga de vehículos eléctricos y los cables de mazo de vehículos de alto voltaje requieren compuestos que combinen alta flexibilidad (para flexiones repetidas), resistencia al calor (125 °C o más) y resistencia química a los fluidos automotrices. Este mercado sirve a caucho de silicona y compuestos de poliolefina reticulados procesados ​​en amasadoras de caucho. A medida que la producción de vehículos eléctricos aumenta a nivel mundial, la demanda compuesta de estos cables especializados está creciendo rápidamente, lo que pone en servicio capacidad adicional de amasadora.

Optimización de procesos digitales y mezcla asistida por IA

Algunas instalaciones de compuestos de cables con visión de futuro están implementando modelos de aprendizaje automático que predicen la viscosidad Mooney del lote en tiempo real a partir de los datos de temperatura y par del amasador, lo que permite que el sistema de control ajuste la velocidad del rotor o extienda el ciclo de mezcla antes del vertido, en lugar de descubrir una viscosidad fuera de especificación durante las pruebas posteriores al lote. Los primeros en adoptar estos sistemas informan mejoras en el rendimiento de la primera pasada de 2 a 4 puntos porcentuales y reducciones en la tasa de desperdicio de compuestos del 30 al 40 %.

Presión de sostenibilidad sobre la formulación de compuestos

La creciente presión para eliminar sustancias restringidas (ciertos plastificantes, estabilizadores a base de plomo en PVC, retardantes de llama halogenados) está impulsando la reformulación de los compuestos para cables. Las nuevas formulaciones a menudo se comportan de manera diferente en la amasadora de caucho que los compuestos que reemplazan: mayor viscosidad del fundido, diferentes interacciones relleno-polímero, ciclos de mezcla más largos. Los desarrolladores de compuestos para cables deben revalidar los ciclos de mezcla de la amasadora cada vez que cambian las formulaciones, lo que aumenta la carga de trabajo de ingeniería de procesos pero también crea oportunidades para optimizar el consumo de energía y el tiempo del ciclo del lote simultáneamente.
